Какие виды алмазных инструментов есть?

Diamond имеет преимущества чрезвычайно высокой твердости и износостойкости, низкого коэффициента трения, высокого модуля упругости, высокой теплопроводности, низкого коэффициента теплового расширения и низкого сродства с небрежными металлами. В настоящее время это инструмент с очень высокой твердостью. Так какие виды алмазных инструментов есть? Давайте следуем за редактором Zhongyeda, чтобы посмотреть!

Типы алмазных инструментов:

Алмазные инструментыделятся в соответствии со структурой инструментов: в основном используется для поворотных инструментов, резаков из фрезерования, разверток, битов для тренировок, инструментов с покрытием и других нестандартных инструментов формирования.

1. Алмазные лезвия

1. Стандартные лезвия: монокристаллические алмазные лопасти в основном используются для одноточечных алмазных токарных станков или других точных точек. Шероховатость поверхности может достигать RZ0,1-0,05 мкм при обработке нерушительных металлов. Клевания поликристаллического алмаза (PCD) обычно используются в токарных толках, обрабатывающих центрах и т. Д., В основном для поворота и скучного. По сравнению с традиционными лезвиями сплава можно использовать более высокую подачу и линейную скорость; Жизнь лезвия также значительно улучшена по сравнению с карбидными лезвиями; В то же время, поверхностная отделка заготовки, обработанная лезвиями PCD, может в лучшем случае достичь RA0.2.

2. Нестандартные лезвия: в основном используются для некоторых условий труда со сложными структурами, строгими требованиями к устойчивости и сложными процедурами обработки. Использование нестандартных лезвий поликристаллического алмаза (PCD) может значительно повысить эффективность обработки. В то же время использование машинной структуры может снизить производственные затраты.

2. Алмазные измельченные лезвия

Измельчающие лопасти с поликристаллическим алмазом (PCD), с дисками из фрезового резак илифрезаСтержни, как правило, используются для плоскостей и ступеней. Линейная скорость может достигать 2500-3000 м/мин. По сравнению с карбидными лезвиями срок службы инструмента увеличивается в 5-10 раз. Это выбор для неплозной металлической поверхности, такой как автомобильные алюминиевые головки цилиндров, мотоциклетные коробки и плоскости плесени! Коэффициент ценовой производительности очень подходит.

3. Перерез с бриллиантами

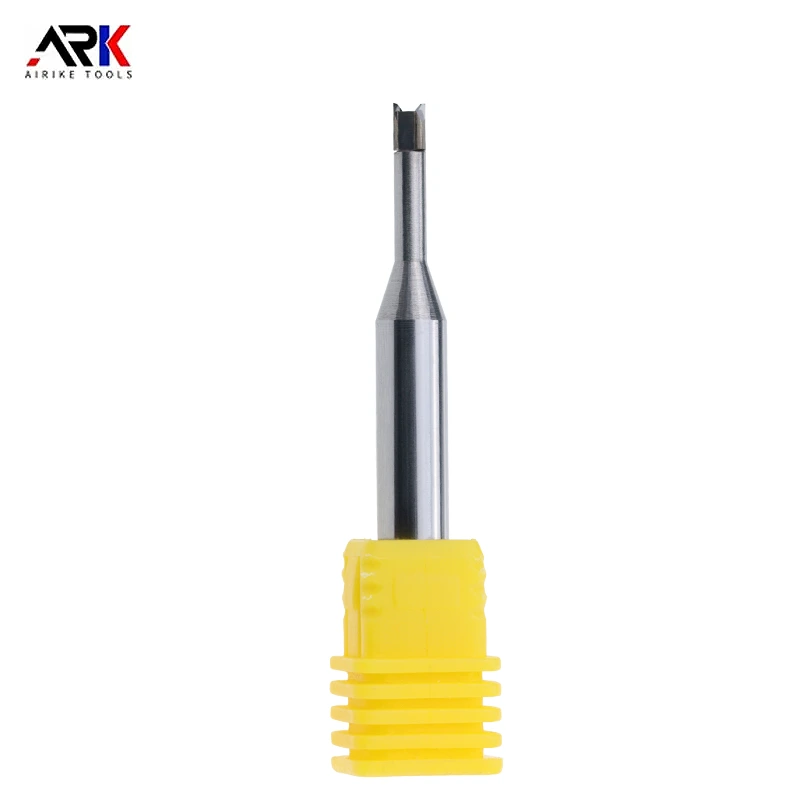

Фрезеры из бриллиантовых стержней разделены на резаки с монокристаллическими алмазными фрезерами и фрезерные резаки для поликристаллических алмазов (PCD).

Поликристаллические алмазы (PCD) стержневые резаки разделены на два типа. Одним из них является резак из фрезерного производства через центр, который можно использовать для проникновения поверхности заготовки вертикально вдоль оси. Для измельчения пит-подобных заготовков эффективность будет значительно улучшена. Другой-непрерывная центральная резак. Этот тип фрезерного резака обычно врезается в радиальную заготовку, а боссы Mills, шаги, поверхности и другие детали с помощью программирования ЧПУ.

4. Diamond Reader

Diamond Reamer, как правило, в зависимости от размера диаметра, использует сплавную матрицу или стальную матрицу, а количество режущих краев составляет 2 или более.

Этот тип инструмента в основном используется для обработки отверстий со строгими требованиями к допускам и высоким требованиям к отделке. Как через отверстия, так и слепые отверстия могут быть обработаны. Отделка отверстий, обработанных этим типом инструмента, может достичь RA0.1.

5. Diamond Drill Bits

Поликристаллический бриллиант (PCD)Бурные биты, как правило, изготавливаются из сплава или стальных подложков в соответствии с диаметром. Полицисталлические алмазы (PCD) буровые биты буровые отверстия прямо на заготовке. На самой заготовке нет отверстий, и точные требования не высоки. Биты Drill PCD подходят только для оборудования для обработки.

Полицисталлические бриллианты (PCD) буровые биты в основном включают в себя: биты расширения отверстий PCD, биты PCD Step Drill, биты PCD Tivel Drill, биты с плоским дном PCD и т. Д.

6. Инструменты с алмазным покрытием

Инструменты с алмазным покрытием используют метод CVD для непосредственного отложения алмазной пленки 1-25 мкм на подложку, такой как цементированный карбид или керамика. Они могут использоваться для инструментов со сложными геометрическими формами и являются идеальными инструментами для обработки трудных материалов.

Типы инструментов, подходящие для покрытия: лезвия, фрезеры, буровые биты, развертывание, формирующие резаки и т. Д.

7. Инструмент формирования алмаза

Поликристаллический бриллиант (PCD)Формирующий инструмент принадлежит к роторному инструменту. Его преимущество - высокая эффективность обработки. Он может пропустить несколько шагов одновременно и обеспечивать относительно точные геометрические допуски. Он разделен на два типа в соответствии с различными методами обработки. Одним из них является осевая обработка и одноразовая форма; Другой - программирование ЧПУ и обработка траектории. Держатель инструмента имеет ручку BT, ручка HSK, прямая ручка и т. Д.

Вышеуказанные типы алмазных инструментов здесь разделены. Существует много типов алмазных инструментов со значительными различиями в производительности. Существуют также большие различия в структуре, методе подготовки и поле применения различных типов алмазных инструментов.
